我公司的10千伏户内高压开关柜及断路器是在原成熟的GZS1开关柜基础上开发的系列化产品。该产品用于户内用户，额定电压10kV，额定容量25～40kA。本产品具有安装方便、高可靠性的特点。

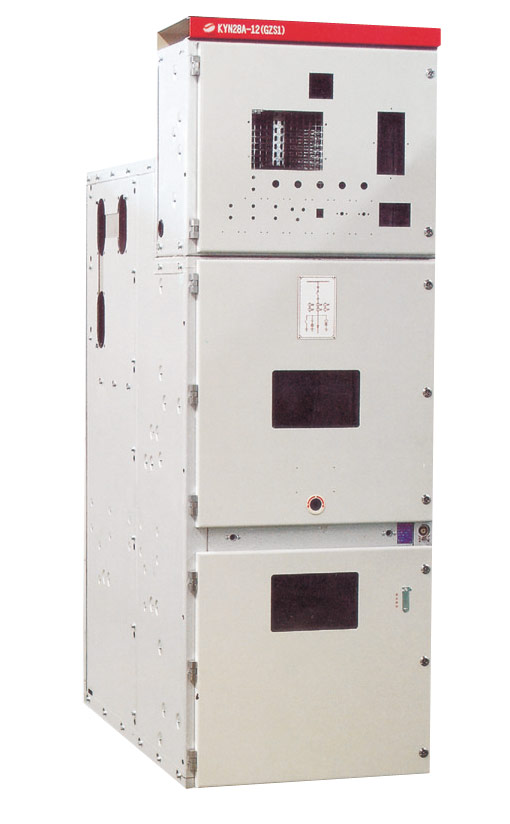

1、概述: KYN28A-12（Z）户内铠装移开式交流金属封闭开关设备系是中压配电开关设备。适用于三相交流50Hz、7.2～12kV单母线及单母线分段电力系统，用于接收及分配电能，并对电路进行控制、保护及监测。设备完全满足“电气五防”要求，并通过内部故障燃弧试验及凝露污秽试验。

2、用途:广泛用于发电厂、中小型发电机输电、工矿企业配电及电业系统的二次变电所的受电、送电及大型高压电动机启动等，实行控制保护、监测之用

3、主要特点:

KYN28A-12系列开关设备机构整体由柜体和中置可抽出部件两大部分组成，柜体用隔板分为五个相互独立的隔室，外壳防护等级为IP4X,各隔室间防护等级IP2X.设备配备手车室VS1型真空断路器或固定式负荷开关，可以从正面进行安装调试和维护，因此它可以背靠背组成双排列和靠墙安装，提高了开关设备的安全性、灵活性，减少了占地面积。

4、技术数据:

额定电压：12kV

额定频率：50Hz

额定电流：630、1250、1600、2000、2500、3150、4000A

额定绝缘水平：1min工频耐受电压42kV；雷电冲击耐受电压75kV

额定短路开断电流：20、25、31.5、40kA

额定短路关合电流（峰值）：50、63、80、100kA

额定短路持续时间：3s、 4s

外形尺寸(宽x深x高）(mm): 800x1450(1750)x2240

1000x1450(1750)x2240

注：括号内的为架空进出线的深度，4000A以上需要强制风冷

5、执行标准:

GB/3906-91  《3~35kV交流金属封闭开关设备与控制设备》

GB/T11022-1999 《高压开关设备和控制设备标准的共用技术要求》

JB/T3855-1996  《3.6～40.5kV户内交流高压真空断路器》

DL/T403-2000   《12～40.5kV高压真空断路器订货技术要求》

DL/T404-1997   《户内交流高压开关柜订货技术条件》

6、使用条件:

环境温度

最高温度+40℃

最低温度-15℃

湿度：

最大日平均相对湿度95%

最大月平均相对湿度90%

饱和蒸汽压：日平均值不大于2.2kpa,月平均值不大于1.8kpa

地震烈度：不超过8度

周围空气不受腐蚀性或可燃气体，水蒸汽等明显污染，可用与垂直滴水的环境。

海拔高度不超过1000m

7、订货须知:

订货时应提供下列资料

一次系统图及平面布置图

二次原理图，端子排列图，若无端子排列图时，按制造厂家的端子排编排

开关柜的电器元件的型号，规格、数量

电器设备汇总表

需要母线桥（两列柜间母线桥和墙柜间母线桥)时，需要提供跨距和高度尺寸

开关柜使用在特殊环境条件下应在订货时提出

若有其他特殊选项时，须在订货时说明
